miércoles, 12 de diciembre de 2007

Mod: 32 Gb desde USB para nuestro EeePC

Nos proponen ésta vez realizar un moding muy interesante. Se trata de instalar dos memorias USB de 16 Gb cada una de Corsair para disponer de un total de 32 Gb de almacenamiento interno (más los 4Gb u o Gb preceptivos).

Usando un mini hub de 4 puertos y dos de éstas memorias se consigue ésto:

Estas son las memorias Corsair USB de 16Gb cada una

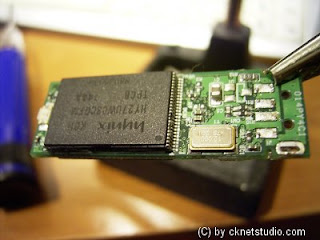

Se desmontan y se les desuelda el conector USB

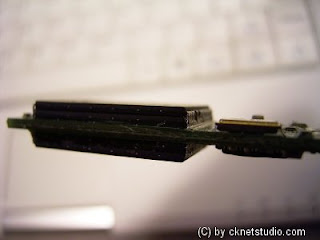

Una vista del perfil de la memoria

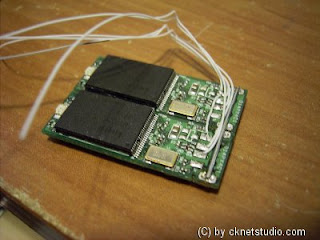

Se sitúan en paralelo. Esta será la posición. Onservad el alambre que los une (es un clip)

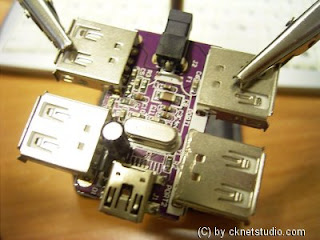

A continuación se prepara el miniHUB. Se le desueldan los conectores USB.


Se determina el lugar donde se colocará el miniUB




Se sueldan los cables de las memorias

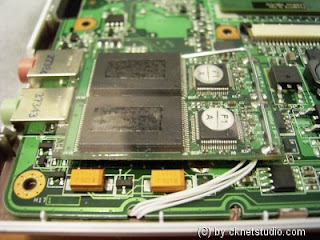

El lugar donde irán instaladas

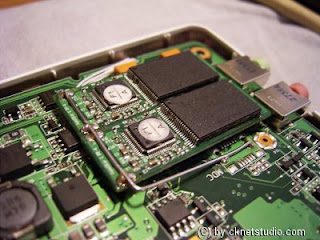

Nótese el clip metálico como sujeta la memoria a la placa madre


Se pasan los cables desde la parte superior de la placa madre hacia la inferior, donde está el miniHUB

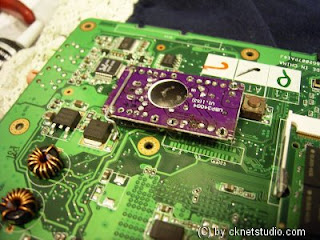

Se conectan los cables al miniHUB y éste se conecta al bus USB de la placa madre




Una vez realizado todo, se comprueba que la BIOS reconoce tanto al HUB como a las memorias

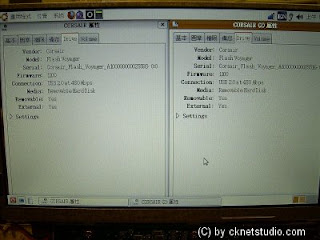

Ubuntu también lo reconoce todo


Y lo más importante de todo...EL CLIP


La verdad es que es un trabajo muy fino y muy bien hecho.
