miércoles, 12 de diciembre de 2007

Como desmantelar el EeePC y no morir en el intento

Los que esteis dispuestos a hacerle perrerías a vuestro EeePC teneis que saber como abrirlo (después hay que saber también cerrarlo). A continuación veremos como realizar algunas operaciones delicadas de desmantelamiento.

En primer lugar se quitan éstos seis tornillos de la parte de abajo del chasis...


Después se buscan tres pestañas que tiene el teclado como la de la figura que se empujan para liberarlo

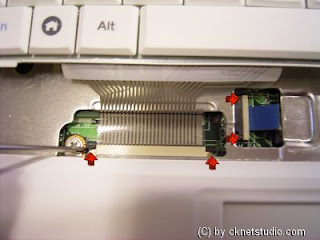

A continuación viene una operación muy delicada. El teclado tiene dos buses que con mucho cuidado hay que desconectar en la dirección que indican las flechas


A continuación se quitan los 9 tornillos que hay en la placa metálica de debajo del teclado. En este momento ya has perdido la garantía.


A continuación se tira hacia arriba desde el lado derecho y en sentido contrario a las agujas del reloj para levantar la tapa de plástico, con mucho cuidado.


Después, seguimos levantando la tapa y desde el centro volvemos a tirar hacia arriba.


En este momento hay que tener mucho cuidado ya que se pueden ver comprometidos algunos puntos que hay debajo de esa tapa. Obsérvese la flecha roja.

La pantalla se desmonta quitando seis tornillos.


Y posteriormente se quita el marco levantando y tirando ligeramente hacia arriba, como indican las flechas


La placa madre tiene tres pestañas (arriba a la derecha) y dos tornillos (abajo) para desmontarla.


Una vez quitados, se separa cuidadosamente la placa madre teniendo cuidado de separar aquellas partes que sobresalgan, como el lector de tarjetas SD.


Se continua con la operación tal y como muestra la imagen

Y ya está. AHora a montarla otra vez...Je je.
